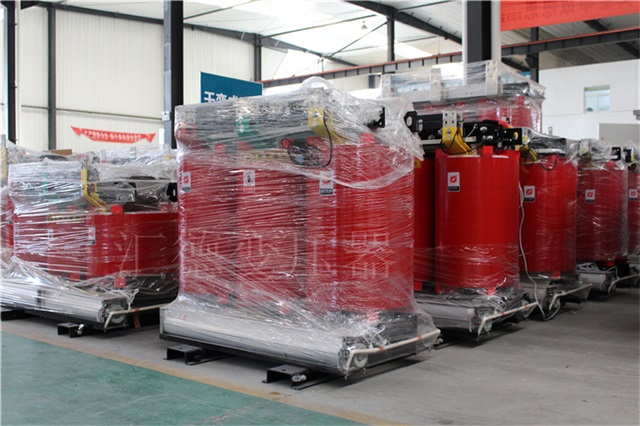

SCB14-1250KVA/10KV/0.4KV干式變壓器

　　SCB14-1250KVA/10KV/0.4KV干式變壓器電流差動保護是繼電保護中的一種維護。SCB14-1250KVA/10KV/0.4KV干式變壓器差動保護是依據“電路中流人節點電流的總和等于零"原理制成的。

　　1.1差動保護原理

　　SCB14-1250KVA/10KV/0.4KV干式變壓器差動保護是運用基爾霍夫電流定律工作的，當變壓器正常運轉或區外故障時，把它當作理想變壓器，則流入變壓器的電流和流出電流(換算后的電流)相同，差動繼電器不動作。當變壓器內部故障時，兩邊(或三側)向故障點提供短路容量，差動保護感受到的二次電流和的正比于故障點電流，差動繼電器動作。

　　1.2SCB14-1250KVA/10KV/0.4KV干式變壓器差動保護作用

　　主要用來維護雙繞阻或三繞組變壓器繞組內部以及引線上發生的各種相間短路故障，同時還可以用來維護變壓器單相匝間短路故障。

　　在繞阻變壓器的兩邊均安置電壓互感器，其二次側按循環電流法布線，即假如兩邊電壓互感器的同極性端都朝向母線側，則將同極性端子相接，并在兩布線之間并連接人電流繼電器。在繼電器線圈中流過的電流是兩邊電壓互感器的二次電流之差，換句話說差動繼電器是接在差動回路的。

　　從理論上講，正常運轉及外界故障時，差動回路電流為零。事實上因為兩邊電壓互感器的特點不可能完全一致等因素，在正常運轉和外部短路時，差動回路中仍有不平衡電流流過。

　　SCB14-1250KVA/10KV/0.4KV干式變壓器差動保護的范疇是構成變壓器差動保護的電壓互感器之間的電器設備、以及連接這些設備的導線。因為差動保護對保護區外故障不會動作，因此差動保護不需要與保護區外鄰近元件維護在動作值和動作期限上密切配合，因此在區內故障時，能夠瞬間動作。

　　差動保護是反映被保護元件(或地區)兩邊電流差而動作的保護設備。差動保護是保護變壓器的內部短路故障，SCB14-1250KVA/10KV/0.4KV干式變壓器安裝于變壓器的兩邊，在常規負載狀況或外界發生短路時，流入差動繼電器的電流為不平衡電流，在適當選好兩邊電壓互感器的變壓比和接線方式的條件下，該不平衡電流值很小，并低于差動保護的動作電流，故維護不動作;在變壓器內部發生短路時，流入繼電器的電流超過差動保護的動作電流，差動保護動作于跳閘。

　　因為變壓器一、二次電流、電壓大小不一，相位不同，電壓互感器特點差別，電源側有勵磁電流，都將導致不平衡電流流過繼電器，必須使用對應措施清除不平衡電流的影響。

　　1.3差動保護主要措施

　　(l)減小穩定條件下的不平衡電流

　　變壓器差動保護各側用的電壓互感器，采用變壓器差動保護專用的.電壓互感器當根據外界較大穩定短路容量時，差動保護回路的二次負載要能滿足10%誤差的規定。

　　(2)減小電壓互感器的二次負載

　　這顯然等同于減小二次側的端電壓，相應地降低電壓互感器的勵磁電流。減小二次負載的常用方法有：減小變頻電纜的電阻(適度增大導線截面，盡量減少控制電纜長度),選用弱電控制用的電壓互感器(二次額定電壓為)等。

　　(3)選用帶小磁密的電壓互感器

　　這類電流SCB14-1250KVA/10KV/0.4KV干式變壓器鐵心的剩磁較小，在一次側電流較大的情形下，電壓互感器不容易飽和。因此勵磁電流較小，有益于減小不平衡電流。并且也優化了電壓互感器的暫態特點。比例差動保護是差動保護的一種。

　　差動保護需采用比例差動的原理：避免在變壓器區外故障(穿越性故障)時，高低壓側傳變特點不一致，造成差流的形成，而且超出定值而動作，當采反映這類氣旋與油流而動作的維護稱為瓦斯維護，又叫氣體保護。

　　2.1瓦斯保護范圍

　　SCB14-1250KVA/10KV/0.4KV干式變壓器瓦斯維護是變壓器的關鍵維護，它可以反映油箱里的一切故障。包含：油箱里的多相短路、繞阻匝間短路、繞阻與鐵心或與機殼間的短路、鐵心故障、油位降低或滲油、分接開關接觸不良或?qū)Ь€焊接不良等。瓦斯維護動作迅速、靈敏可靠并且結構緊湊。但它不能體現油箱外界電路(如引線上)的故障，因此不能成為維護變壓器內部故障唯一保護設備。此外，瓦斯維護也易在一些外在因素(如地震)的干擾下誤動作。

　　2.2SCB14-1250KVA/10KV/0.4KV干式變壓器瓦斯繼電器動作的原理

　　當變壓器發生內部故障時，產生氣體將聚集在瓦斯繼電器的上部，使油位減少。當油位減少到一定程度后，上浮筒便下沉，使水銀觸點接通，發信號。假如是嚴重故障，油流會沖擊隔板，使其偏移，并帶動隔板后的連動桿往上旋轉，挑起與水銀觸點卡環連接的聯動環，使水銀觸點分別向與油流豎直的兩邊旋轉，兩水銀觸點同時接通，使開關跳閘或發信號。
