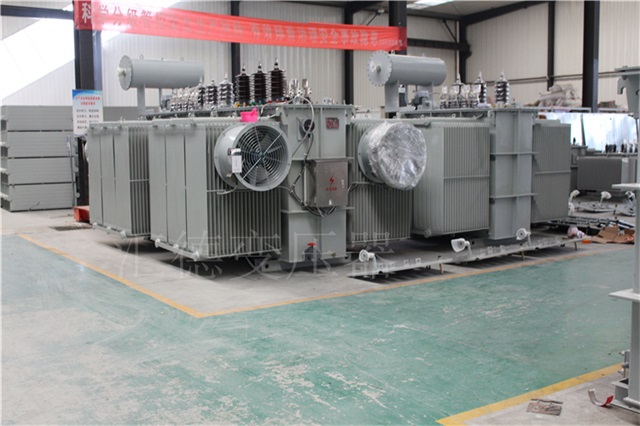

20000KVA油浸式變壓器

　　20000KVA油浸式變壓器為廠礦企業與工業建筑供電系統中的重要設備之一，這將10(6)kV或35kV網絡電壓降至用戶的230/400V母線電壓。20000KVA油浸式變壓器適用于交流50(60)Hz，三相較大短路容量3150kVA(單相較大短路容量833kVA，一般不推薦使用單相變壓器)，可在室內(外)應用，容積在315kVA及以下時可安裝于桿上，工作溫度不超過40℃，不少于-25℃，*大日平均氣溫30℃，*大年平均溫度20℃，相對濕度不超過90%(工作溫度25℃)，海拔高度不超過1000m。若與以上使用條件不符時，應按GB6450-86的相關規定，作適度的定額調節。

　　20000KVA油浸式變壓器構造介紹：

　　1、鐵芯

　　鐵芯的硅鋼片采用優質冷扎趨向30Q120或30QG105型號，全斜接縫，步進式三級接縫構造型式，鐵芯側邊涂以聚胺酯膠，左右鐵軛用槽鋼夾持，左右夾件間用絲桿繃緊。

　　2、線圈

　　導線選用無氧銅，扁線為ZB-0.45，圓線為QQ-2，高壓線圈為層式，低壓線圈按容積可分為≤500kVA為層式，≥630kVA為新式螺旋，首末層加強絕緣，層間絕緣用兩面點膠紙，確保線圈經過干躁處理后形成一個有機整體。

　　3、器身絕緣

　　鐵芯窗口內線圈上方增加一個25mm厚的層壓紙板圈，不僅增強了主絕緣強度，并且提升了線圈徑向的動穩定性。

　　4、導線

　　原則上髙壓分布線選用改善后的條型無勵磁調壓分接開關，對于容積小分接多的布線選用條形中間無勵磁調壓分接開關。高壓套管一律選用穿纜式，低壓套管選用復合型，電流≥1600A時使用短尾套管。

　　5、油箱

　　2000kVA及以下為長方形波紋油箱，2500kVA或以上為桶式油箱，散熱器設備分別是波紋片或片式散熱器。

　　6、總裝配

　　壓力釋放閥—開啟式變壓器容積≥315kVA安裝，密閉式變壓器皆安裝。氣體繼電器—變壓器容積≥800kVA安裝氣體繼電器。溫度控制器—變壓器容積≥10O0kVA安裝。儲油柜—開啟式變壓器均裝，密閉式變壓器不安裝，在油箱蓋上增加一個油量指示表。管式油位計—無儲油柜密封式變壓器均裝，安裝于變壓器油箱機蓋上端，表明油箱里的油量。

　　特性表明：

　　1、20000KVA油浸式變壓器節能效果明顯，采用新型鐵心材料，全斜三接縫構造，磁路分布均勻，能夠降低滿載激磁電流和空載損耗，S11商品在S9系列的基礎上，空載損耗均值減少30%。

　　2、按標準規定設置有壓力釋放閥、信號溫度表、氣體繼電器等,保證變壓器安全運營。

　　3、具備運行可靠、體型小、重量輕、噪音低、工藝性好，排熱好、溫度低、不吊芯構造、不破壞環境、免檢修、效率高等特點。

　　20000KVA油浸式變壓器具備如下特點：

　　即無滲漏、低損耗、低噪聲、高可靠性及免吊芯特性;

　　并通過國家變壓器質量監督檢驗中心對該系列產品進行檢驗，各項指標可滿足JB/T3837型規范，達到國內、國際同類產品先進水平。

　　20000KVA油浸式變壓器性能特點：

　　選用獨特焊接工藝，無滲漏，確保焊接質量

　　撤銷高、低壓升高座降低焊接;

　　油箱箱壁選用寬幅鋼板降低接縫。
