10KV油浸式變壓器

    一般，在較高的系統電壓，特別是在單臺容量小或安裝空間有限制時的情況下，10KV油浸式變壓器欲規定有足夠裕度的空氣間隙值可能有一定的技術困難。本標準推薦的原則是:所提出的空氣間隙值具有足夠的裕度，不必再用論證或試驗的方法來檢驗它們?cè)诟鞣N系統條件和不同氣候下是否有足夠的安全;當過去的實際經驗充分表明采用比本標準規定值還要小的空氣間隙值仍能有足夠的絕緣安全時，顯然就沒有必要將比較小的間隙值加大。

注:①如果用戶采用特殊的進線布置和導線連接方式，以致減小變壓器原有的空氣間隙時，則應在訂貨時向制造廠提出新的要求。
    ②對于布置在洞室內的110kv及以上油浸式變壓器，用戶應在訂貨時向制造廠提出其外絕緣空氣間隙的特殊要求，并協商確定之。

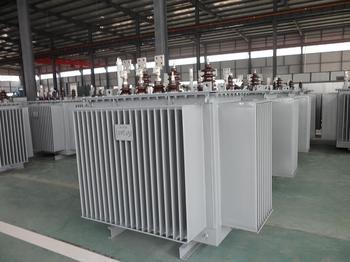

10KV油浸式變壓器采用全充油的密封型。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，油浸式變壓器已被廣泛地應用在各配電設備中。
10KV油浸式變壓器的核心部份是由閉合鐵芯和套在鐵芯柱上的繞組組成。此外，還有油箱、儲油柜、套管、呼吸器、防爆管、散熱器、分接開關、瓦斯繼電器、溫度計、凈油器等。
油浸式變壓器正常使用條件:
1.海拔不超過1000m戶內或戶外
2.最高環境氣溫+40℃最高日平均溫度+30℃
3.最高年平均溫度+20℃最低氣溫-25℃
4.根據用戶要求可提供在特殊使用條件下運行的變壓器。

10KV油浸式變壓器性能特點
a、油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構；高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?br />c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。
d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。
e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。
f、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。
