非晶合金變壓器

近年來，隨著非晶合金變壓器電力電子技術的發展和成熟，人們逐漸認識到磁性元件不僅是開關電源巾的功能元件，同時其體積、重量,損憑在整個電源模塊中也占相當大的比例。據統計，磁性元件的重量一般是變換器總重量的30%一40%，體積占總體積的20%一30%，這在模塊化設計的高頻電源中，磁性元件的體積、重量所占的比例還會更高。因此，要提高開關電源的功率密度、效率和輸出品質，關鍵是提高其中磁性元件的功率密度，降低磁性元件的體積和重量。平面變壓器因為其特殊的平面結構和繞組的緊密擁合，使得高頻寄生參數得到了很大的降低，極大改進了開關電源的性能。因此，近年來其在開關電源領域得到了廣泛的應用。本文詳細介紹了一種小功率平面變壓器的參數設計和繞組制作的方法，并通過試驗驗證了該平面變壓器的設計滿足設計要求。

非晶合金鐵芯變壓器，具有低噪音、低損耗等特點，其空載損耗僅為常規產品的1/5，且全密封免維護，運行費用極低。
S7系列變壓器是1980年后推出的變壓器，其效率較SJ、SJL、SL、SL1系列的變壓器高，其負載損耗也較高。80年代中期又設計生產出S9系列變壓器，其價格較S7系列平均高出20%，空載損耗較S7系列平均降低8%，負載損耗平均降低24%，并且國家已明令在1998年底前淘汰S7、SL7系列，推廣應用S9系列。非晶合金鐵芯變壓器SH12系列的空載損耗較S9系列降低75%左右，但其價格僅比S9系列平均高出30%，其負載損耗與S9系列變壓器相等。下面僅對其節能效果與投資效益做一計算實例。

非晶合金變壓器產品特點
1.超低損耗特性，省能源、用電效率高；
2.非晶金屬材料制造時使用較低能源以及其超低的損耗特性，可大幅節省電力消耗及減少電廠發電量，相對的減少CO?  SO?廢氣的排放，降低對環境污染及溫室效應，免保養，無污染；
3.運轉溫度低、絕緣老化慢、變壓器使用壽命長；
4.高超載能力，高機械強度；
5.非晶鐵心在通過較高頻率磁通時，仍具有低鐵損及低激磁電流的特性而不致產生鐵心飽和的問題，故以非晶鐵心制成的SCRBH15型非晶合金變壓器具有較好的耐諧波能力；
6.投資回收效益快。

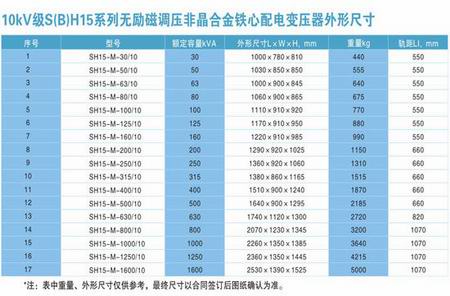

注意：表中重量、外形尺寸僅供參考，最終尺寸以合同簽訂后圖紙確認為準
