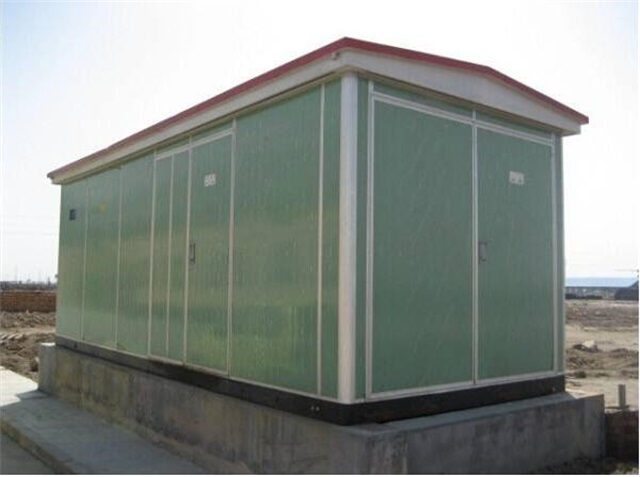

2000KVA歐式箱式變壓器

　　2000KVA歐式箱式變壓器是將高壓電器設備，變壓器、低壓電器設備等組合成緊湊型成套裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。2000KVA歐式箱式變壓器具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅為常規變電站的1/10～1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射端配電系統，是目前城鄉變電站建設和改造的新型成套設備。

　　結構特點

　　2000KVA歐式箱式變壓器結構分為前后兩部分。前面為高低壓操作間隔。高壓間隔內包括高壓端子、負荷開關、無載調壓分接開關、插入式熔斷器、壓力釋放閥、油位計、放油閥。低壓間隔內包括低壓端子。后部為注油箱體及散熱片，變壓器繞組和鐵芯、高壓負荷開關及保護用熔斷都在注油箱中。

　　使用條件

　　1、海拔高度1000m(超過此范圍另行設計)

　　2、風壓：不大于70Pa(相當于35m/s)

　　3、濕度：日平均不大于95%，月平均不大于90%

　　4、環境溫度：**氣溫+40C**氣溫-45C°

　　5、防震水平：水平加速度0.4m/2s;垂直加速度0.15m/2s

　　6、地震烈度：8度

　　7、安裝地點傾斜度：不大于3度

　　8、安裝環境：周圍空氣應不受腐蝕性、可燃性氣體及水蒸氣等明顯污染，無劇烈震動。

　　技術性能

　　額定電壓：10/0.4KV

　　**工作電壓：12KV

　　額定容量：125~1000KVA

　　一分鐘工頻耐壓：35KV

　　雷電沖擊耐壓：75KV

　　短時耐受電流：12KA/2S 16KA/1S

　　高壓后備限流熔斷器速斷容量：50KA

　　無載調壓：10KV/2*2.5

　　環境溫度：-45~40C°

　　允許溫升：65C°

　　2000KVA歐式箱式變壓器性能特點

　　1、體積小、結構緊湊，僅為國內同容量箱變的1/3左右;

　　2、全密封、全絕緣，無需絕緣距離，可靠的保證人身安全;

　　3、即可用于環網，又可用于終端，轉換十分方便，提高了供電可靠性;

　　4、損耗小，低于國內S9型變壓器損耗;

　　5、電纜接頭可操作200負荷電流，在緊急情況下可作為負荷開關操作，并具有隔離開關的特點;

　　6、采用雙熔絲保護，降低了運行成本。插入式熔絲為雙敏熔絲(溫度、電流);

　　7、采用了 三角/星O接法及三相五柱式結構，優點是電壓質量高、中性點不漂移、箱體不發熱、噪音低、防雷性好。

　　2000KVA歐式箱式變壓器系用于6KV和10KV環網供電，雙電源供電或終端供電系統中，作為高壓配電計量，補償控制和保護裝置。預裝式變電站內除裝有變壓器外，高壓側還裝有四位負荷開關，二工位負荷開關，后備保護熔斷器及插入式熔斷器;低壓側按用戶要求裝配控制電器，配電電器，補償裝置及電能計量裝置等。ZGS系列預裝式變電站可用于室內，又可用于室外，廣泛用于工業園區、居民小區、商業中心、及高層建筑等各種場所。
