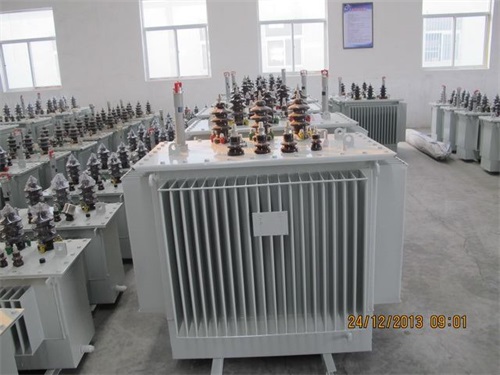

S11油浸式變壓器的結構

　　S11油浸式變壓器是在傳統的結構和成熟的技術基礎上，做了許多改進，如采用全密封形式采用許多新材料等，使得結構更趨可靠，運行可靠性大大加強，同時損耗性能實際已達到國外工業發達同等產品的水平。

　　一、油浸式變壓器使用指南

　　1000kVA 及以上油浸式變壓器，須裝設戶外式信號溫度計，并可接遠方信號。

　　800kVA 及以上油浸式變壓器應裝氣體繼電器和壓力保護裝置。

　　800kVA 以下油浸式變壓器根據使用要求，與制造廠協商，也可裝設氣體繼電器。

　　油浸式變壓器應按制造廠規定，裝設溫度測量裝置，一般為630kVA 及以上變壓器裝設。

　　二、油浸式變壓器的分類

　　油浸式變壓器按外殼型式分

　　1、非封閉型：主要有S8、S9、S10等系列產品，在工礦企業、農業和民用建筑中廣泛使用。

　　2、封閉型：主要有S9、S9-M、S10-M 等系列產品，多用于石油、化工行業中多油污、多化學物質的場所。

　　3、密封型：主要有BS9/.S9- 、S10- 、S11-MR、SH、SH12-M等系列產品，可做工礦企業、農業、民用建筑等各種場所配電之用。

　　3.油箱

　　油浸式變壓器的器身(繞組及鐵芯)都裝在充滿變壓器油的油箱中，油箱用鋼板焊成。中、小型變壓器的油箱由箱殼和箱蓋組成，變壓器的器身放在箱殼內，將箱蓋打開就可吊出器身進行檢修。

　　絕緣冷卻分類

　　可分為油浸式變壓器和干式變壓器。為了加強絕緣和冷卻條件，變壓器的鐵芯和繞組都一起浸入灌滿了變壓器油的油箱中。在特殊情況下，例如在路燈，礦山照明時，也用干式變壓器。
