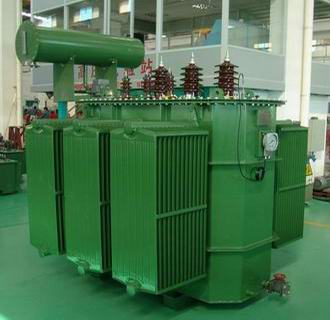

S11-3150KVA/10KV/0.4油浸式變壓器勵磁涌流的識別方法

S11-3150KVA/10KV/0.4油浸式變壓器勵磁涌流的識別方法：S11-3150KVA/10KV/0.4油浸式變壓器基于波形特征識別勵磁涌流 經過變換的勵磁涌流波形仍具有間斷角，且其大小不變。把經過絕對值變換的一個周期的勵磁涌流波形分成間斷和非間斷兩部分。在間斷部分曲線與時間軸包圍的面積很小，幾乎趨近于零。而把經過絕對值變換的一個周期故障電流在任意位置分為兩部分，曲線與時間軸包圍的面積都不會很小。由此得出判據。但是，判斷間斷角的起始位置是不易實現的，這將給算法帶來復雜性。由于S11-3150KVA/10KV/0.4油浸式變壓器勵磁涌流的較小間斷角大于，取一個寬度小于的數據窗，讓數據窗在一周期內平移，求數據窗內波形與時間軸所包圍的面積。在涌流情況，必然會連續出現幾個數值很小的面積值；在故障電流情況和帶故障空投時，則不會出現。



基于小波神經網絡識別勵磁涌流，建立S11-3150KVA/10KV/0.4油浸式變壓器四層小波神經網絡。輸入層有6個節點，其值分別為S11-3150KVA/10KV/0.4油浸式變壓器差動電流的非周期分量、基波含量和各次諧波含量(二次、三次、四次、五次)。自適應小波變換層和隱含層的節點個數可在訓練中動態調整。輸出層為單節點，當其值為真(大于閾值)時判定為勵磁涌流；反之，輸出為假(小于閾值)時，判定為內部故障。
