SGB11干式變壓器

    SGB11干式變壓器與傳統的變壓器相比主要有以下優點:
    (1)高電流密度。SGB11干式變壓器的導線實際上是一些SGB11干式的導體，因而電流密度大。
    (2)效率。效率可達98%一99%,
    (3)低漏感。約為初級電感的0.2%,
    (4)熱傳導好。熱通道距離短，溫升低，散熱面積大，熱傳導效果好。
    (5)低EMI輻射。良好的磁芯屏蔽可使輻射降到很低。
    (6)體積小。采用了小型磁芯可相應減小體積。
    (7)參數可重復性好。因為繞組結構固定、預先加工好，所以參數穩定。
    (8)工作頻率范圍寬。頻率可從50k H z一2MHz,
    (9)工作溫度范圍寬。工作溫度為-40℃一+130℃
    （10）有固定的、預先加工好的繞組結構，參數穩定可重復特性好。
    (12)高絕緣性。繞組之間、初一次級及次一次級間具有高絕緣性，初一次級間絕緣隔離可達4kV.
    由于SGB11干式變壓器相比于傳統變壓器有這么多優點，所以近年來在開關電源領域得到了廣泛的應用。

SGB11干式變壓器溫度控制系統
干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。
⑴風機自動控制：通過預埋在低壓繞組最熱處的Pt100熱敏測溫電阻測取溫度信號。變壓器負荷增大，運行溫度上升，當繞組溫度達110℃時，系統自動啟動風機冷卻；當繞組溫度低至90℃時，系統自動停止風機。
⑵超溫報警、跳閘：通過預埋在低壓繞組中的PTC非線性熱敏測溫電阻采集繞組或鐵心溫度信號。當變壓器繞組溫度繼續升高，若達到155℃時，系統輸出超溫報警信號；若溫度繼續上升達170℃，變壓器已不能繼續運行，須向二次保護回路輸送超溫跳閘信號，應使變壓器迅速跳閘。
⑶溫度顯示系統：通過預埋在低壓繞組中的Pt100熱敏電阻測取溫度變化值，直接顯示各相繞組溫度（三相巡檢及最大值顯示，并可記錄歷史最高溫度），可將最高溫度以4～20mA模擬量輸出，若需傳輸至遠方（距離可達1200m）計算機，可加配計算機接口，1只變送器，最多可同時監測31臺變壓器。系統的超溫報警、跳閘也可由Pt100熱敏傳感電阻信號動作，進一步提高溫控保護系統的可靠性。

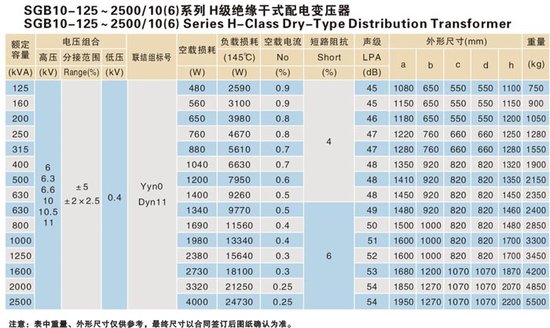

注意：表中重量、外形尺寸僅供參考，最終尺寸以合同簽訂后圖紙確認為準
