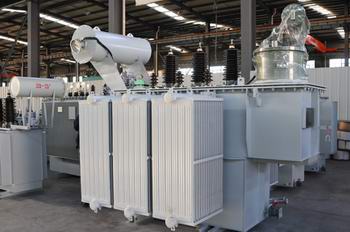

S11-M油浸式變壓器

S11-M油浸式變壓器當氣體繼電器內有氣休聚集時，應取氣樣進行色譜分析。這些氣體的組分和含且是判斷設備是否存在故障及故障性質的重要依據之一。為減少不同組分有不同回溶率的影響，必須在盡可能短的時間內取出氣樣，并盡快分析。
    取氣樣時應在氣體繼電器的放氣嘴上套一小段乳膠管，乳膠管的另一頭接一個小型金屬三通閥與注射器連接(要注意乳膠管的內徑與氣體繼電器的放氣嘴及金屬三通閥連接處要密封)。操作步驟：轉動三通閥的方向，用氣體繼電器內的氣體沖洗連接管路及注射器，轉動三通閥，排空注射器，再轉動三通閥取氣樣。取樣后，關閉放氣嘴，轉動三通閥的方向使之封住注射器口，把注射器連同三通閥和乳膠管一起取下來，然后再取下三通閥，立即改用小膠頭封住注射器(盡可能排盡小膠頭內的空氣)。

S11變壓器與S9變壓器相比,空載損耗平均降低約30%
容量在630~2500kVA殼圍內的低壓繞組采用筒式或螺旋式結構,機械強度高,安匝分布平衡,產品的抗短路能力好
器身追加了定位結構,使之在運輸過程中不產生位移, 同時所有緊固件加裝扣緊螺母,確保產品在長期運行過程中緊固件不松動,滿足了不吊芯的要求
變壓器采用波紋油箱,取消了儲油柜, 箱蓋與箱沿完全焊死或用螺栓緊固,延長了變壓器油的使用壽命
產品表面經去油、去銹、磷化處理后噴涂底漆、面漆,可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求
精選組件,采用了全密封變壓器油箱,按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等,確保變壓器安全運行。該系列產品外形美觀,體積小,能減少安裝占地面積,是理想的免維護優質產品。

S11-M系列油浸式變壓器性能特點
a、油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構；高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?br />c、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。
d、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。
e、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。
f、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器的使用壽命。

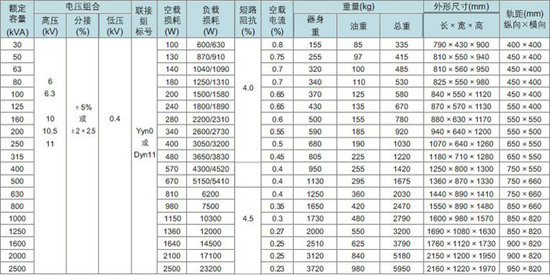

注意：表中重量、外形尺寸僅供參考，最終尺寸以合同簽訂后圖紙確認為準
