干式變壓器的散熱

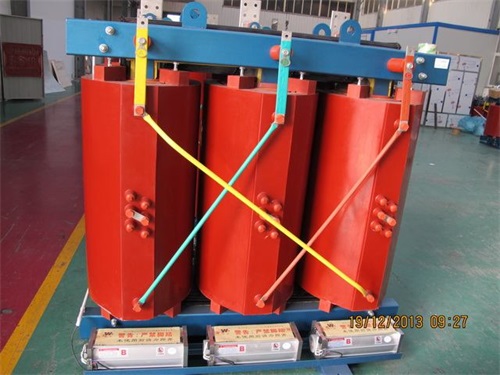

        本實用新型干式變壓器包含有鐵心，圓筒式內線圈，圓筒式外線圈，內外線圈之間的絕緣筒，其特征是：于內線圈內部或者于外線圈內部設有軸向通風風道。好是于內線圈內部以及于外線圈內部都設有一個軸向通風風道。上述結構特點使干式變壓器的散熱條件得到了大大的改善。

　　在上述結構的基礎上，為了進一步提高本實用新型干式變壓器的散熱性能，產品好還同時具有以下結構特征的一個或幾個：

　　絕緣筒與外線圈之間設有一個軸向通風風道;

　　絕緣筒與內線圈之間設有一個軸向通風風道;

　　內線圈與鐵心之間設有一個軸向通風風道;

　　外線圈為沿軸向分裂的分段圓筒式，各段圓筒式外線圈之間設有徑向(即水平方向)通風風道。

　　本實用新型的優點：由于各種通風風道的存在，使干式變壓器的散熱能力得以增強。本實用新型既具有原Nomex紙包封式干式變壓器電氣性能好，機械強度高，噪音低，耐火性好，適應環境能力強，承受熱沖擊能力強，體積小的優點，又有很好的散熱性，過負荷能力進一步得到提高。

　　背景技術：目前H級絕緣的干式變壓器有兩種，一種是H級絕緣浸漬式，它的線圈是由玻璃絲包線或Nomex紙包線，繞制為餅式線圈，浸漬絕緣漆后，線圈不作任何包封，故也稱為敝開式。這種變壓器的大優點是每一匝線都與冷卻空氣相接觸，散熱性非常好，但大的缺點是在線圈的線餅水平面上容易沉積灰塵，若浸漬漆防潮性不好時，變壓器容易受潮，抗污穢能力差，而且體積比圓筒式線圈大。

　　另一種是紙包封式，它的線圈是由H級漆包線或Nomex紙包線、銅箔繞制為層式線圈，線圈導體和繞組上下端部都用Nomex紙和絕緣膠，經過特殊的工藝處理，包封固化與空氣隔絕。這種變壓器防潮、防塵、防污穢能力非常強，而且結構緊湊，體積小，但是散熱性不如敝開式好。
