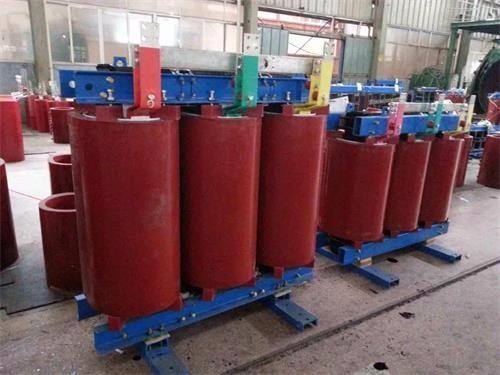

三相干式變壓器退火工藝

　　從繞制線圈到總裝配整個操作過程，對退火后的鐵心要輕拿輕放，并配有必要的工裝吊具等，以保證鐵心不受較大的震動，盡量避免裝配過程中鐵心損耗增加。一般常用變壓器的分類可歸納如下。

　　(1)按相數分類

　　① 單相變壓器：用于單相負荷和三相變壓器組。

　　② 三相變壓器：用于三相輸變電系統的升、降電壓。

　　(2)按冷卻方式分類

　　① 干式變壓器(簡稱干變)：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器。

　　② 油浸式變壓器(簡稱油變)：依靠油做冷卻介質，如油浸自冷、油浸風冷、油浸水冷及強迫油循環等。

　　(3)按用途分類

　　① 電力變壓器：用于輸配電系統的升、降電壓。

　　② 儀用變壓器：如電壓互感器、電流互感器，用于測量儀表和繼電保護裝置。

　　③ 試驗變壓器：能產生高壓，對電氣設備進行高壓試驗。

　　④ 特種變壓器：如電爐變壓器、整流變壓器及調整變壓器等。

　　(4)按繞組形式分類

　　① 雙繞組變壓器：用于連接電力系統中的兩個電壓等級。

　　② 三繞組變壓器：一般用于電力系統區域變電站中，連接三個電壓等級。

　　③ 自耦變壓器：用于連接不同電壓的電力系統，也可作為普通的升壓或降壓變壓器用。

　　(5)按鐵心形式分類

　　① 心式變壓器：用于高壓的電力變壓器。

　　② 殼式變壓器：用于大電流的特殊變壓器，如電爐變壓器、電焊變壓器;或用于電子儀器、電視及收音機等的電源變壓器。

　　變壓器采用的主要材料有如下幾種。

　　(6)鐵心材料

　　變壓器使用的鐵心材料主要有硅鋼片(低硅片和高硅片)。在鋼片中加入硅能降低鋼片的導電性，增加電阻率，減小渦流，使其損耗減少，通常稱加了硅的鋼片為硅鋼片。變壓器的質量與所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B 來表示，一般黑鐵片的B 值為6000～8000Gs、低硅片為9000～11000Gs 及高硅片為12000～16000Gs。

　　(7)繞制變壓器線圈常用的材料繞制變壓器線圈常用的材料有：

　　① 導電材料：漆包線、沙包線及絲包線，常用的是漆包線。對于導線的要求是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下好用QZ 型號的高強度的聚酯漆包線。

　　② 絕緣材料：在繞制變壓器線圈時，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料。一般的變壓器框架材料可用酚醛紙板制作，層間可用聚酯薄膜或電話紙做隔離，繞阻間可用電纜紙做隔離。

　　③ 浸漬材料：變壓器線圈繞制好后，還要進行后一道工序，就是浸漬絕緣漆。它能增強變壓器的機械強度、提高絕緣性能及延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料。

　　卷鐵心變壓器線圈結構特點：

　　卷鐵心變壓器高、低壓線圈是在鐵心柱上直接繞制的。因此，只能采用層式或螺旋式線圈。該線圈一般不做浸漆處理，所以層間絕緣全部采用菱格點膠紙，高、低壓間主油道采用半油道簾式撐條結構，以保證油道間隙均勻。

　　線圈繞制過程，首先把卷制合格的鐵心固定在專用的繞線機上，并在鐵心上繞一層緊縮帶。然后將兩半齒輪安裝在鐵心柱上，齒輪銅套與鐵心的定位要固定好，靠手柄調整兩個主動齒輪與繞線齒輪，使其為佳嚙合，并保證兩端齒輪間距符合繞組軸向尺寸要求。
