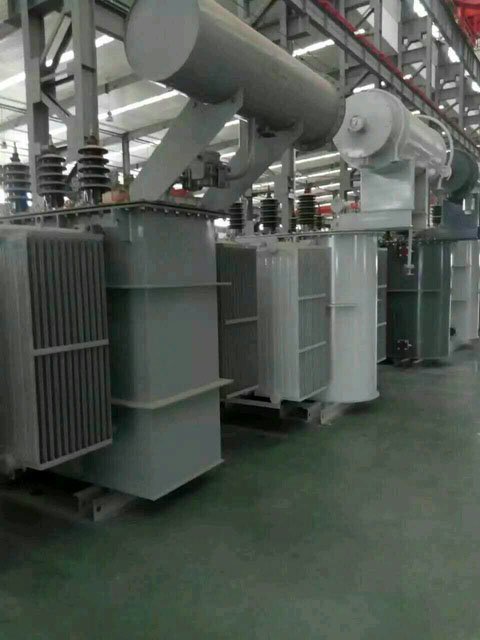

油浸式變壓器節能減排

　　油浸式變壓器是S9型電力變壓器的升級版，繼承了損耗低、噪聲低、效率高的優點，可取得良好的節能效果并減少污染。油浸式變壓器取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，油浸式變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。

　　油浸式變壓器特點：

　　1、變壓器鐵芯采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。

　　2、高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構。630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。

　　3、變壓器連接組采用Dyn11,減少諧波對電網的影響，改善供電質量。

　　4、變壓器為全密封結構，延長使用壽命，免吊芯，免維修。

　　5、實測噪聲值低于標準。 本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。

　　油浸式變壓器結構特征：

　　1.變壓器鐵芯選用優質冷軋取向硅鋼片，利用自動橫剪工藝和應用階梯接縫(Step-Lap)工藝制造，改善了磁通密度在鐵心內部的分布狀況，減少鐵心的振動能量，有效地降低了噪聲，降低了損耗。

　　2.線圈選用高強度漆包線(或紙包線)卷繞，圓筒式(或餅式)結構，安匝分布均勻，絕緣結構合理，具有很強的抗短路能力。

　　3.油浸式變壓器器身緊固采用防松結構，緊固部分帶自鎖防松螺母，采用了不吊芯結構，能保證長途運輸后運行時不松脫。

　　4.波紋油箱的波紋片取代了儲油柜，波紋片可以隨變壓器油體積的變化而漲縮，使變壓器與大氣隔絕，防止和減緩油的劣化和絕緣受潮，增強運行可靠性，正常運行免維護。

　　5.配有"遙測"信號溫度計和壓力釋放閥，增強了變壓器運行的可靠性

　　油浸式變壓器產品參數：

　　輸入輸出電壓：(根據要求訂做所需)

　　額定工作頻率：50Hz/60Hz

　　抗電強度：2.5KV / 60s

　　緣電阻gt; 20MΩ/ DC500V

　　緣等級：A級，105℃

　　冷確方式：油冷

　　接線方式：自藕：Y型 ，隔離 △/Y(其他接線方式在訂貨時需注明)

　　容量范圍：10KVA-2000KVA

　　油浸式變壓器執行標準

　　1、IEC60076-1:1993 電力變壓器

　　2、GB1094.1-1996 電力變壓器

　　3、GB6451-2008 油浸式電力變壓器技術參數和要求

　　4、JB/T10088-2004 6KV~500KV級電力變壓器聲級
