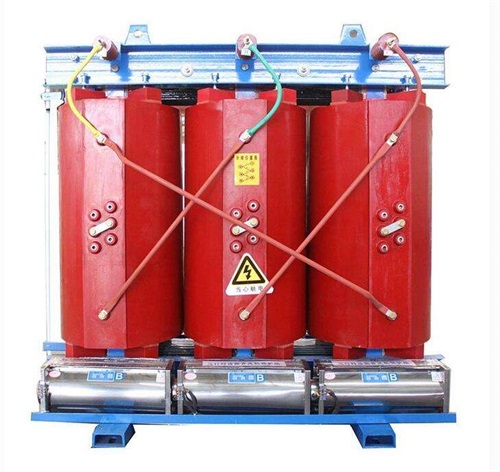

干式變壓器的結構

　　干式變壓器是我們經常使用的一種重要的電力設備，干式變壓器在使用的過程中要注意了解它的各個部分的結構和主要的功能，對于使用干式變壓器來說都是有著很多的幫助的。一般而言干式變壓器的主要的結構是什么呢?我們還是和干式變壓器廠的小編進行詳細去了解一下干式變壓器主要的結構是有哪些吧：

　　干式隔離變壓器采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

　　繞組形式

　　⑴纏繞;

　　⑵環氧樹脂加石英砂填充澆注;

　　⑶玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);

　　⑷多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因為它能有效的防止澆注的樹脂開裂，提高了設備的可靠性)。

　　高壓繞組

　　一般采用多層圓筒式或多層分段式結構。

　　干式變壓器原理

　　形式

　　⒈開啟式:是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。

　　⒉封閉式:器身處在封閉的外殼內，與大氣不直接接觸(由于密封、散熱條件差，主要用于礦用，屬于防爆型)。

　　⒊澆注式:用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

　　干式變壓器原理

　　特點結構

　　折疊溫度控制系統

　　干式變壓器的安全運行和它的使用壽命，很大程度上取決于變壓器繞組絕緣的安全的可靠性。

　　折疊冷卻方式

　　干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　1.0 - 40( ℃ )，相對濕度<70%;

　　2.海拔高度:不超過2500 米;

　　3.避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm 的距離;

　　4.防止工作在腐蝕性液體、或氣體、塵埃、導電纖維或金屬細屑較多的場所;

　　5.防止工作在振動或電磁干擾場所;

　　6.避免長期倒置存放和運輸，不能受強烈的撞擊。

　　技術參數

　　1、使用頻率:50 / 60HZ ;

　　2、空載電流:< 4 % ;

　　3、耐壓強度:20000V / min無擊穿;測試儀器:YZ1802 耐壓試 驗儀(20mA) ;

　　4、絕緣等級:F級(特殊等級可定制);

　　5、絕緣電阻:≥2M歐姆測試儀器:ZC25B 一4 型兆歐表<1000 V);

　　6、連接方式:Y/Y 、△/Y0 、Yo/△，自耦式(可選);

　　7、線圈允許溫升:I00K;

　　8、散熱方式:自然風冷或溫控自動散熱;

　　9、噪音系數:≤30dB。

　　折疊接線方式

　　1、短接變壓器的"輸入"與"輸出"接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

　　2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。

　　3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃 、綠、紅分別接A 相、B 相、C 相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器中心點相連接.平常我們說的地線與零線都是從變壓器中性點引出的。

　　4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器內部是否有異響、打火、異味等非正常現象，若有異常，請立即斷開輸入電源。

　　5、當空載測試完成且正常后，方可接入負載。

　　以上是常見的干式變壓器的主要的結構的介紹，每一個結構的類型是不一樣的，因此要注意把握住干式變壓器的結構和主要的性能，對于干式變壓器您還有什么其他的疑問和問題的話請和我們的廠家以及技術人員進行了解吧!
