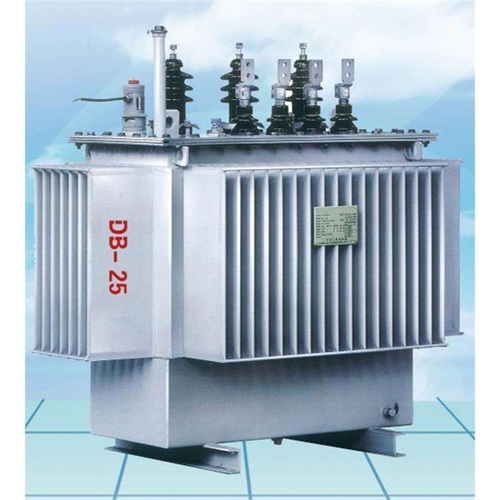

10kv變壓器結構

　　開啟10kv變壓器得話會見到10kv變壓器的許多的結構的，它的結構不一樣，作用都是不太一樣的，可是要想科學研究好10kv變壓器，還要針對10kv變壓器的結構開展科學研究，促使10kv變壓器的每個位置的輸出功率和作用不斷開展提升。針對10kv變壓器的結構都是分成外界和內部結構的，今日為大家解讀的是10kv變壓器的外界結構，期待對大家有一定的協助。

　　(1) 變壓器鐵芯：10kv變壓器的變壓器鐵芯是磁感線的通道，起集中化和提升磁通量的功效，另外用于適用繞組。

　　(2) 繞組：10kv變壓器的繞組是電流量的通道，靠繞組進入電流量，并借電磁功效造成感應電動勢。

　　(3) 油箱：油箱是油變式10kv變壓器的機殼，10kv變壓器行為主體放到油箱中，箱里填滿10kv變壓器油。

　　(4) 油枕：油枕也叫輔助油箱，這是由厚鋼板制成的圓桶描述器，水準安裝在10kv變壓器油箱蓋上，用彎折聯管與油箱聯接，油枕的一端配有油量標示計，油枕的容量一般為10kv變壓器油箱所裝油容積的百分之8～百分之10。其功效是10kv變壓器內部填滿油，而因為油枕內油位在一定程度，當油在不一樣溫度下澎漲和收攏時會回旋余地，而且油枕內空閑的部位小，使油和氣體觸碰的少，降低了油返潮和空氣氧化的概率，此外，儲油罐柜里的油比油箱上端的油溫度低許多，基本上不和油箱內的油熱對流。在油枕和油箱的軟管上配有煤層氣汽車繼電器，來體現10kv變壓器的內部常見故障。

　　(5) 呼吸器：呼吸器內配有防潮劑即硅橡膠，用于消化吸收氣體中的水份。

　　(6) 防爆管：防爆管安裝在10kv變壓器的油箱蓋上，防爆管的頂部配有一個玻璃鏡片，當10kv變壓器內部產生常見故障，造成髙壓，油里邊的汽體便打破玻璃鏡片排在油箱外，緩解壓力，進而維護10kv變壓器油箱不被毀壞。

　　(7) 溫度表：溫度表安裝在油箱蓋上的側溫筒內，用于測量油箱內的頂層油溫度。

　　(8) 防水套管：防水套管是將10kv變壓器高、底壓繞組的導線拉到油箱外界的絕緣層設備。它即是導線對地(機殼)的絕緣層，又肩負著固定不動導線的功效。

　　(9) 制冷設備：制冷設備是將10kv變壓器在運作中造成的發熱量釋放出來的機器設備。

　　上述是普遍的10kv變壓器的外界結構和關鍵的結構的種類供大家參照，針對10kv變壓器的外界結構您有沒有什么要了解的，請聯系我們。
