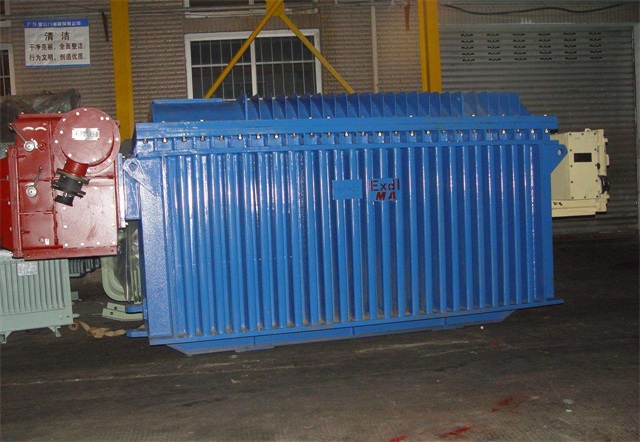

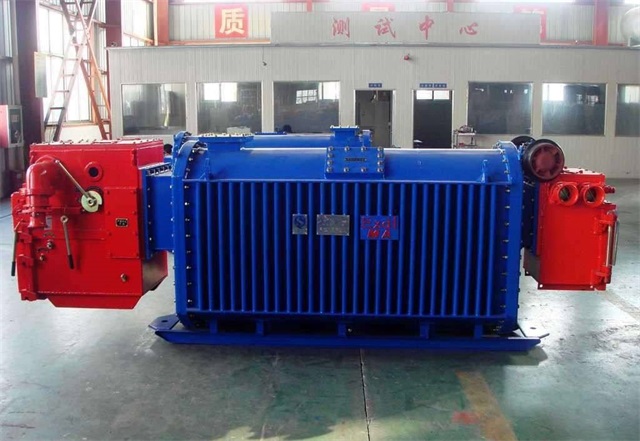

ksg礦用變壓器

　　ksg礦用變壓器一般用于鐵礦、銅礦、金礦等各種礦山、高鐵、高速公路、隧道。ksg礦用變壓器輸入電壓一般為10KV或者6KV，輸出電壓為1140V,660V或者660V，380V。ksg礦用變壓器高低壓繞組用銅線繞制，外包高絕緣等級材料，真空狀態下浸柒固化整體機械強度高，局部放電小，可靠性高。ksg礦用變壓器鐵芯采用武鋼120冷軋取向硅鋼片，由德國橋格公司生產的全自動斜剪線下料，保證了鐵芯的精度、毛刺，有效的降低了空載電流和空載損耗。鐵芯采用特殊工藝進行耐高溫防銹處理，用耐高溫環氧樹脂整體固化貼心，有效降低了噪音。ksg礦用變壓器產品過載能力強，結構緊湊、空載損耗和空載電流低。

　　產品結構

　　ksg礦用變壓器由單獨的干式變壓器、殼體部分組成一體，作為井下供、變電設備使用，即為礦用干式變壓器。

　　ksg礦用變壓器的輸入電壓可適應額定電壓+5%至-5%的線路電壓。如果需要改變高壓輸入分接電壓時，在確認變壓器

　　不帶電的狀態下，打開箱體上的高壓接線盒蓋，按表4改變高壓分接板上的連接片位置。出廠時連接片一律在4-5，

　　即額定輸入電壓10000V上。

　　結構特性

　　ksg礦用變壓器防潮能力強，阻燃性能好，絕緣材料具有自動熄火的特性，遇到火源時不產生有害氣體，不污染環 境和維護簡單等優點。

　　ksg礦用變壓器高壓線圈采用優質導線繞制，繞組在真空下采用優質環氧樹脂澆注而成。低壓線圈采用箔繞和樹脂預浸漬的絕 緣層繞制而成。

　　鐵心采用同一批次磁滯伸縮量較小的優質高導磁冷軋晶粒取向硅鋼片。采取環氧膠涂刷包封防腐，避免銹蝕。

　　ksg礦用變壓器過載能力:在自然冷卻(AN)狀態下允許過載能力滿足下表要求(環境溫度為20℃):

　　ksg礦用變壓器溫控系統由溫度控制器和安裝在產品最熱點即低壓繞組上端部的測溫元件構成，實現對變壓器的溫度控制與顯示 變壓器運行過程中繞組A、B、C相的熱點溫度，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警、跳閘， 溫控系統帶報警、跳閘用無源接點。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻環境體系認證風機的投入或切 換。也可選裝帶RS485通訊接口實現遠程管理。

　　ksg礦用變壓器容量2000KVA以下規格，適用于煤礦井下中央變電所、井底車場、總進風道和主要進風道，雖有瓦斯但無爆炸危險的金屬與非金屬礦山，比如：鐵礦、銅礦、金礦、鋁礦、鎢礦、錳礦等各種金屬礦和非金屬礦區場所，為礦山和礦井下給各種設備供電，也用于公路鐵路隧道的供電。也適用于隧道比較潮濕的環境中，作為礦用照明或電力拖動的電源變壓器。
