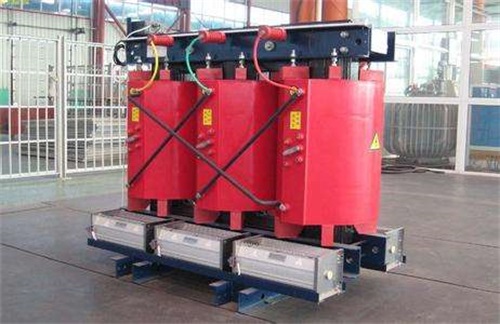

干式電力變壓器工作效率

　　目前現有單臺三相樹脂澆注干式電力變壓器，普遍為兩繞組結構。不能滿足實際需要，嚴重限制了干式電力變壓器的使用范圍。而且，現有的樹脂澆注干式電力變壓器，其繞組的線圈采用依次纏繞結構方式，造成其層間電壓較大，增加了變壓器局部放電量，影響了變壓器的整體工作效率和性能。

　　本實用新型的目的是為解決現有技術存在的問題，提供三相三繞組樹脂澆注干式變壓器。

　　本實用新型采用如下技術方案：

　　三相三繞組樹脂澆注干式變壓器，由支架、鐵芯、線圈繞組構成，線圈繞組接有引出端子，其鐵芯外側線圈為三繞組結構，三繞組分別有低壓繞組、中壓繞組和高壓繞組。各繞組輻向排列。每相每一繞組用環氧樹脂澆注為一體。

　　本實用新型還可以采用如下技術措施：

　　上述的三相三繞組樹脂澆注干式變壓器，其鐵芯外側線圈的三繞組結構，從內向外依次為低壓繞組、中壓繞組和高壓繞組。低壓繞組繞在鐵心外側，中壓繞組繞在低壓繞組外側，高壓繞組繞在中壓繞組的外側。

　　上述的三相三繞組樹脂澆注干式變壓器，其高壓繞組采用多層分段圓筒式線圈纏繞結構方式。

　　上述的三相三繞組樹脂澆注干式變壓器，其繞組的多層分段圓筒式線圈有換位纏繞結構。

　　本實用新型具有的優點和積極效果：

　　附圖說明

　　圖1是本實用新型正視結構示意圖;

　　圖2是圖1的側視結構示意圖;

　　圖3是圖1的俯視結構示意圖;

　　圖4是本實用新型三繞組結構示意圖;

　　圖5是線圈纏繞結構示意圖。

　　圖中，1-鐵芯，2-線圈繞組，3-接線端子，4-支架，5-低壓繞組，6-中壓繞組，7-高壓繞組，8-換位纏繞線圈，9-線圈抽頭，10-線圈抽頭。

　　本實用新型提供了一種全新的三相三繞組樹脂澆注干式變壓器，大大擴大了樹脂澆注干式電力變壓器的使用范圍和領域。高壓繞組采用多層分段圓筒式繞制型式，有效減少了層間電壓，有效控制了段間電壓，降低了產品局部放電量。大大提高了變壓器的整體工作效率和性能。
